Herkunftsort: | CHINA |
Markenname: | JJR |
Zertifizierung: | ISO9000 |
Modellnummer: | YKD9320E |
Min Bestellmenge: | 1SET |
---|---|
Verpackung Informationen: | In den Holzetuis |
Lieferzeit: | 1Month |
Zahlungsbedingungen: | T-T, L/C |
Versorgungsmaterial-Fähigkeit: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
Markieren: | Abschrägungsmaschine des Gangzahnes,Abschrägender und Rundungs-Maschine Gang |

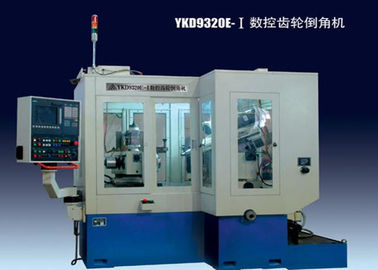

Abschrägungsmaschine des Gang-12KVA mit Achse Siemens 802d 4 CNC-System, Karbid-Legierungs-Schneider
Beschreibung:

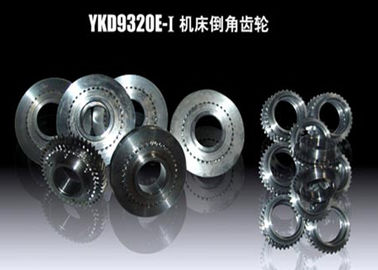

Dieses ist eine CNC-Maschine, die hauptsächlich für die Abschrägung der Schiebegänge in den Getrieben bestimmt ist, die für Automobile benutzt werden. Scheibenartige Gänge und Kupplungsglocken mit scharfen Ecken und runden Ecken können auf dieser Maschine untergebracht werden. Karbidlegierungsschneider werden mechanisch auf der Maschine festgeklemmt. Die Maschine ist modular-entworfen und vereinbart horizontal und ausgerüstet mit einer Volleinschließung. Das Funktionsprinzip der Maschine ist zeitweiliger Zahn zur Zahnabschrägung. Die Maschine rüstete mit Abschrägungen eines Achse SIEMENS 802D 4 CNC-Systems gleichzeitig die Zähne auf beiden Seiten aus, die über die Mitte des Gangs symmetrisch sind, der mit zwei Gesichtsfräsern maschinell bearbeitet wurde. Die Vorschubbewegung der Maschine wird durch die Schneider durchgeführt. Nachdem ein Zahn fertig ist, entlasten die Schneiderspindeln und die Werkstückindizes für die Abschrägung des folgenden Zahnes. Gekennzeichnet durch hohe Leistungsfähigkeit, optimierte Bearbeitungsqualität und einfache Operation, kann die Maschine den Bedarf an der Probeproduktion des kleinen Loses von neuen Produkten und an der Massenproduktion erfüllen.
Spezifikationen:
Max. Durchmesser der Arbeit |
Millimeter |
φ200 |
Max. Modul der Arbeit |
Millimeter |
5 |
Loch der Arbeitsspindel |
|
φ90H6 |
Loch der Schneiderspindel |
|
7:24 (Verjüngung) ISO40 |
Loch des Schneiderspindeladapters |
|
φ14H6 |
Abschrägungswinkel: Ecken |
|
80~130° |
Justage des Winkels der Schneiderspindel: horizontal |
|
0~45° |
Maximumdurchquerung der Schneiderspindel |
Millimeter |
200 |
Vertikale Anpassung von workhead |
Millimeter |
150 |
Horizontale Durchquerung von workhead |
Millimeter |
200 |
Geschwindigkeit der Schneiderspindel |
U/min |
Bis 5000 |
Produktivität |
teeth/m |
>60 |
Gesamtleistung der Maschine |
KVA |
12 |
Gesamtausmasse (L×W×H) |
Millimeter |
2100×1650×2140 |
Nettogewicht |
Kilogramm |
4500 |
Unternehmensprofil:
Firma Heng Yong erfasste viele erfahrenen Experten. Dieses Team ist Führung durch Leute haben in Jahrzehnten der Erfahrung, und gefüllt mit den jungen, Energieingenieuren. Mit starker Forschungs- und sich Entwickelnfähigkeit setzte unsere Firma außerordentliche Bemühung auf sich entwickelnde ganze Sätze Gangmaschinerie. Jetzt sind wir in der Lage, unseren Kunden bereitzustellen die Hauptprodukte, wie folgt: Übersetzen Sie Former, gerade Kegelradgetriebe-Generatoren, Spiralen-Kegelradgetriebe-Generatoren, Spiralen-Kegelradgetriebe-Schleifer, hypoide Gang-Prüfvorrichtungen, Gang-Strangausbreiter, der Gang, der Presse löschen, Gang-Abschrägungsmaschinen, Gang Hobbers, Ziehschleifmaschinen, vertikale u. horizontale Mitten der maschinellen Bearbeitung, spezielle Präzisions-Geschwindigkeits-Reduzierer, Rolle Stander für die nahtlose Rohr-Ausdehnung, die Mühle verringert, Bogenzahnkupplungs-Familie, niedriger Antriebs-Geräte und umweltsmäßigschutzausrüstung von 16 Arten, mehr als 30 Familien und mehr als 150 Arten und Spezifikationen. Der Firmenfokus auf dem Entwickeln der Hochleistungs-, großen CNC-Gangmaschinerie, die dringend von der Regierung benötigt werden und machen, so bald wie möglich zu industrialisieren, stellen eine große Vielzahl der modernen Gangmaschinerie zum Markt zur Verfügung. Die Firma verwendet das führende 3D Software entwerfend für sich Entwickeln und das Entwerfen. Die Firma kombiniert das Produzieren mit Forschung und Entwicklung, indem sie jahrelang mit TIANJIN-Universität und anderen Colleges zusammenarbeitet.
