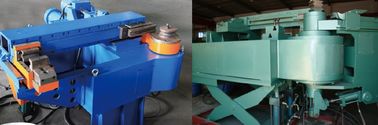

C-Rohr-verbiegende Membran-Platten-Fertigungsstraße hitzebeständig

C-Rohr-verbiegende Membran-Platten-Fertigungsstraße hitzebeständig



 (Ⅰ) Eigenschaften

  Das Gerät wird übrigens öffnete die hohe Form und Auf-/Ab von der Unterform zur Verfügung gestellt. Welches für Kleinsystem der demoulding r-Ellbogenbiegung sehr bequem ist. Punkt der Steuerung, der Gebrauch des Impulskodierers, Geschwindigkeit verbiegt, Zusatzdruck mit Importproportionalventil. Parameter eingestellt durch den Touch Screen.

    (Ⅱ) Zweck

     Wird das Gerät hauptsächlich im Überhitzer, Nachbrenner, Ekonomiser sperpetuator Verarbeitung des grossräumigen Kraftwerkkessels benutzt.

     B-Rohrmaterialien sind Kohlenstoffstahl (20G, SA210A, SA178C, etc.), hitzebeständiger legierter Stahl (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, etc.), Edelstahl (SA213-TP304H, TP321H, TP347H, dünnes feinkörniges TP347HFG) und so weiter.

    C-Rohrspezifikationen: Außendurchmesser: Φ32 | Φ76

                                        Stärke: 3,5 | 14mm

    D die Maschine wird mit serpentuator Fertigungsstraße ausgerüstet

Ⅲ die technischen Anforderungen und die technischen hauptsächlichspezifikationen:

  (Ⅰ) die Hauptparameter hydraulischen Förderungsbiegers CNC:

    Ein Rohr Außendurchmesser: Φ32 | Φ76

    B-Stärke: 3,5 | 14.0mm

    C-Biegungsradius: 32 | R250

    D-Biegungsradius: Wenn ≥ 0,1, R/D t/D = 1,2

    E-Biegewinkel: Produktbiegewinkel: ° 180

    Verfügbarer Biegewinkel f-Maschine: ° 195

    G-Maschinenbiegewinkelpräzision: ± 0,1 °

    Verbiegende Geschwindigkeit H: 1 | 4rpm, Rückhol-4rpm

    Ich leite Material: Kohlenstoffstahl, niedriger legierter Stahl, hitzebeständiger legierter Stahl, Edelstahl

    J-Länge des verbundenen geraden Rohres: 30m | 90m

    K-Fütterung: Fütterungscnc, die Richtungen mittels CNC-Systems der verbiegenden Maschine geben, ladend vom Bieger beansprucht zum Fütterungsapparat stark. Fütterungslänge einer Zeit: das größte ≥ 20 m (unter Verwendung der Radzufuhr)

       eine Fütterungsgeschwindigkeit: 40m/min | 0.5m/min justierbar

       b-Zufuhrgenauigkeit: ± 1mm/10m, NC-Zufuhrlänge von ein time> 19 Metern (die Länge der Offenzufuhr)

    L minimaler gerader Abschnitt zwischen zwei angrenzenden Ellbögen: 100mm

    M-Biegemoment: 8t.m die größte verbiegende Kapazität des Rohres sollten Rohrreihenlänge von 19m und Gesamtlänge von 90m .etc Faktoren in Erwägung ziehen.

    Verbiegende Methode N: kalte Förderung

         eine Überschriftskraft: 0 | 25t, ist justierbar im unterschiedlichen Biegewinkel und vorgewählt, um verschiedene Winkel eines Rohres zu treffen

         Förderungsanschlag b: 700mm

         c-Zusatzklammer kann Block-stufige Regelung sein. Verbiegender Modus kann in zwei Hälften für die ganze Zeremonie unterteilt werden, die Nettofreigabe sollte nicht kleiner als 80mm nach der Trennung sein. Bearbeiten Sie Drehbankbettstruktur kann serpentuator Prozess mit mehr ° als 180 zufriedenstellen oder spült einige verschiedene Winkel maschinell. Der Abstand zwischen Fütterungsgerät CNC und der Mitte des verbiegenden Rohres: ≤ 2,5 Meter.

     O-Kontrollsystem: CNC

     Verbiegende Richtung P: biegen Sie oder rechtsdrehend ohne künstliche externe Kraft nach links ab, um ein einmaliges Verbiegen zu beenden.

     Q die Steuerung des Biegungsmechanismus:

          a. die Multigehäuse Rohrreihe aller Zeichnungsinformationen konnte eingegeben werden: wie der Biegewinkel gerade Länge.

          b. alle Aktion, die betroffen ist, Produktion verbiegend, kann, einschließlich das Treten-weg kontrolliert sein, die Fütterung und festklemmen, Modus, das Verbiegen und und so weiter aufladen. welches glatt anschließen könnte.

(Ⅱ) Ellbogen-Bewertungskriterien:

      Ein roundness≤ 10%

                                         Dmax-Dmin

           Rundung = 2x ------------------------------ x100%

                                         Dmax + Dmin

         Wo: Dmax ----- der größte Durchmesser der Biegung, Millimeter;

                      Dmin ----- das mit kleinem Durchmesser auf der Querfläche Dmax; Millimeter;

      B irgendein Punkt des minimalen Durchmessers Dmin der Biegung berechnet durch die folgende Formel:

       Dmin-≥ 0.895Dw +0,233 t (minimale Wandstärke t des geraden Rohrs, Dw- Außendurchmesser nominal des geraden Rohres);

      C Biegung R = 1.2D erlauben die Wand Verringerungsabteilung:

            Seitenteil zum verdünnen zu dürfen: Sa-≥ S × (1-10%)

          Wo: Sa-Ellbogen Seitenwandstärke;

                       S- gerader des Rohrs Radius wirklich

      D das System hat eine umfassende Störungseigendiagnosefunktion, die den Störungscode und den Status der Überwachung des I/0 von PLC anzeigen könnte.

      E alle Art Werkstück auf der Gerätplattform haben chinesisches Logo oder Grafiklogo:

      F die Ausrüstung sollte auf zwei Operationsarten bearbeitet werden, die zwischen einander umgewandelt werden.

        ein halbautomatisches: diese Arbeitsweise kann schrittweise Operation automatisch erzielen.

        b manuell: Jede Aktion muss auf dem entsprechenden Knopf basieren.

     G das Verfahren sollte das notwendige Ineinander greifen und die gemeinsame Funktion ziehen, in Erwägung, zum von Betreiber- und Ausrüstungssicherheit sicherzustellen.

     Pneumatischer Stromkreis H entworfen durch Druck 4Kg/cm2

     I R = 40 | serpentuator 250 Rohr automatisch verbogen.

     Ovaler Ellbogen J, die Verringerung sollte nicht kleiner als die folgenden Anforderungen sein:



Relativer Biegungsradius	Elliptizität	Maximale Verringerungsrate
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
