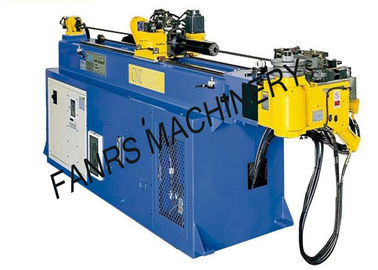

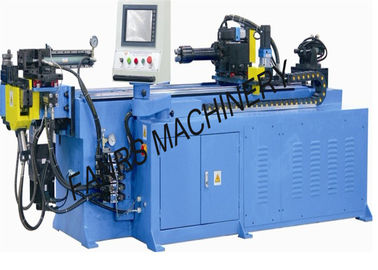

Mitsubishi-Servobewegungsrohrbiegemaschine für Möbel mit Selbstloch-Durchschlags-System
Maschinen-kurze Einleitung:

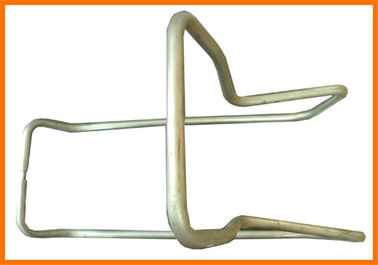

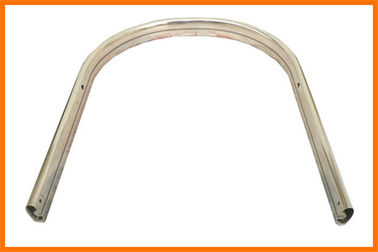

Sie ist für verbiegendes Rohr, Möbelrohr, Sportausrüstungen Rohr, materielles Rohr der Luft, Automobilrohr und weitere ganzes verbiegende Rohr etc.
a. Ideale und perfekte Materialoberflächebehandlung, galvanisieren, schwärzen die Beschichtung und löschen, karburieren das Elektrospray zum Treffen der jeweiligen Verwendung und der Funktion.
b. Anwendung und mit importiertem PLC-Logikkontrollsystem und Dreiphasenstromschaltkasten, die Geschwindigkeit des Mainframes wird durch Wandler justiert.
d. Wenn dem meisten System und SMS der Fortschritt CNC-Computerdigitalen steuerung synchronisiert sind, folgen Sie verbiegendem System.
e. Fütterungsachse schließen mit importierten Hochgeschwindigkeitskomponenten der linearen Bewegung ab;
f. Drehachse komplett mit Präzisionswurmgang und Schneckengetriebesystem, das durch getrennten elektrischen Servomotor zum Treffen jeder Funktion steuerten, ziehend, Drehen und Verbiegen ein;
g. Verbiegender Arm errichtet mit hydraulischem Übertragungssystem;
h. Schalter und Knopf von Schneider von Frankreich; Zwischenrelais von OMRON;
i. Servomotor und Prüfer von Mitsubishi von Japan.
j. Mit automatischem Warnungssystem und System der automatischen Zählung.
Technische Daten:
|
MODELL
|
CNC 50 TSR
|
|
Max.Bending Dia×Thickness (Millimeter)
|
φ50×3
|
|
Max.Bending-Radius (Millimeter)
|
50-260
|
|
Biegewinkel
|
0-190
|
|
Max. Feeding Length (Millimeter)
|
2500
|
|
Fütterungsachse
|
Geschwindigkeit
(mm/sec)
|
0--1000
|
|
Genauigkeit (Millimeter)
|
±0.1
|
|
Drehen Sie Achse
|
Beschleunigen Sie (°/s)
|
0--150
|
|
Genauigkeit (°)
|
±0.1
|
|
Verbiegende Achse
|
Geschwindigkeit (°/s)
|
0--60
|
|
Genauigkeit (°)
|
±0.1
|
|
Spannung
|
380V/50Hz
|
|
Energie
|
4Kw
|
|
Maschinen-Größe (L*W*H) (Millimeter)
|
4250*1200*1350
|
|
Gewicht (Kilogramm)
|
2000
|
|
Luftdruck
|
0,5--0.7MPa
|
Hauptteile und Marke:
|
Einzelteil
|
Marke
|
|
Touch Screen
|
Farbmit berührungseingabe bildschirm 10,4“ von TAIWAN
|
|
PLC
|
Mitsubishi, Japan
|
|
Fütterungs-Motor und Fahrer
|
Mitsubishi, Japan
|
|
Drehen Sie Achsen-Motor und Fahrer
|
Mitsubishi, Japan
|
|
Knopf
|
Neigen Sie, Taiwan
|
|
Öl-Pumpe
|
Yuken, Japan
|
|
Hydraulikventil
|
Biostone, amerikanisch
|
|
Öl-Pumpen-Motor
|
Wuxi See, China
|
|
Schalter
|
Mingwei, Taiwan
|
|
Zwischenrelais
|
Omron, Japan
|
|
Kontaktgeber
|
Schneider, deutsches SHIHLIN, Taiwan
|
|
Annäherungssensor
|
Kaifang, Taiwan/Yingming, Taiwan/Shihlin, Taiwan
|
|
Zylinder (Gefäßklammer/Fördermaschine)
|
AIRTAC, Taiwan
|
|
Kodierer
|
NEMICON, Japan
|
