Herkunftsort: | China |
Markenname: | TMB |
Zertifizierung: | CE/ISO |
Modellnummer: | WC67Y-250x7000 |
Min Bestellmenge: | 1 |
---|---|
Lieferzeit: | 60 Tage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 10 Sätze / Monat |
Hydraulische Kraft: | 500 TONNEN | Arbeits-Lebgth: | 14000 |
---|---|---|---|
Woeking-Art: | 2 zusammenarbeitend | Funktionsprinzip: | CNC |
Markieren: | Hydraulische Platte Biegemaschine,verbiegende Maschine des Blechs |

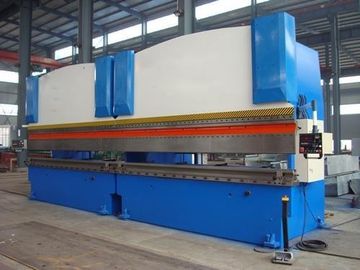

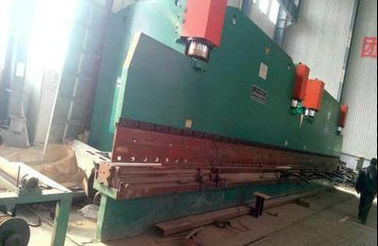

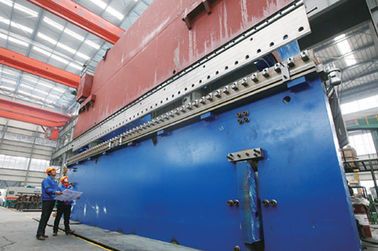

Hydraulische Rohrbiegemaschine mit der 2 Satz-Synchronisierung, die CNC zusammenarbeitet
Wenn wir hellen Pfosten produzieren möchten, müssen wir die Stahlplatte durch verbiegende Maschine verbiegen. wir benutzen häufig die verbiegende Maschine mit 2 Sätzen für sehr langen hellen Pfosten. Zwei Maschinen können, zusammenarbeitend durch hydraulische und elektrische Synchronisierungssteuerung.
Diese vorbildliche Ausrüstung wird hauptsächlich für das Verbiegen von Metallmaterialien, Auswahl der passenden Form, kann in verschiedene Formen verbogen werden benutzt. Diese Ausrüstung ist hydraulische Steuerung, die Form ist Auf-/Ab durch den Zylinder.
Mechanisches Block- und Rückseitenmessgerät wird mit einem Gegenanschlag ausgerüstet, bedienungsfreundlich, intuitiv. Die Maschinenhauptfunktionen wie: Rapid unten, Verlangsamung, Druck halten, schnelle Rückkehr usw., sollte es bequeme und zuverlässige Arbeit sein.
Die hydraulische Synchronisierung der Maschine ist sehr gut, also sind die Arbeitsgenauigkeit und die Wiederholbarkeit der Positionierung von Genauigkeit hoch, hat die obere Form einen einstellenden Mechanismus und kann die Höhenstellung jedes Teils der Form justieren, um zu garantieren dass die verbiegende Arbeit, ein einheitlicher Abstand zwischen dem oberen und niedriger Formen, die Biegewinkelgenauigkeit zu verbessern.
Technische Parameter
Modell |
Druck KN |
Platten-Länge Millimeter |
Spalte Abstand Millimeter |
Kehle Tiefe Minute |
Dia Anschlag Millimeter |
Leistungsstärke Kilowatt |
WC67Y40/2200 |
400 |
2200 |
1700 |
200 |
100 |
4 |
WC67Y40/2500 |
400 |
2500 |
1900 |
200 |
100 |
4 |
WC67Y50/2500 |
500 |
2500 |
1900 |
250 |
100 |
4 |
WC67Y50/3200 |
500 |
3200 |
2500 |
250 |
100 |
4 |
WC67Y63/2500 |
630 |
2500 |
1900 |
250 |
120 |
5,5 |
WC67Y63/3200 |
630 |
3200 |
2500 |
250 |
120 |
5,5 |
WC67Y80/3200 |
800 |
3200 |
2500 |
250 |
120 |
5,5 |
WC67Y80/4000 |
800 |
4000 |
3000 |
250 |
120 |
5,5 |
WC67Y100/2500 |
1000 |
2500 |
1900 |
320 |
120 |
7,5 |
WC67Y100/3200 |
1000 |
3200 |
2500 |
320 |
120 |
7,5 |
WC67Y100/4000 |
1000 |
4000 |
3000 |
320 |
120 |
7,5 |
WC67Y100/5000 |
1000 |
5000 |
4000 |
320 |
120 |
7,5 |
WC67Y125/2500 |
1250 |
2500 |
1900 |
320 |
120 |
7,5 |
WC67Y125/3200 |
1250 |
3200 |
2500 |
320 |
120 |
7,5 |
WC67Y125/4000 |
1250 |
4000 |
3000 |
320 |
120 |
7,5 |
WC67Y125/5000 |
1250 |
5000 |
4000 |
320 |
120 |
7,5 |
WC67Y160/3200 |
1600 |
3200 |
2500 |
320 |
200 |
11 |
WC67Y160/4000 |
1600 |
4000 |
3000 |
320 |
200 |
11 |
WC67Y160/5000 |
1600 |
5000 |
4000 |
320 |
200 |
15 |
WC67Y160/6000 |
1600 |
6000 |
4800 |
320 |
200 |
15 |
WC67Y200/3200 |
2000 |
3200 |
2600 |
320 |
200 |
15 |
WC67Y200/4000 |
2000 |
4000 |
3100 |
320 |
200 |
15 |
WC67Y200/5000 |
2000 |
5000 |
4000 |
320 |
200 |
15 |
WC67Y200/6000 |
2000 |
6000 |
4800 |
320 |
200 |
15 |
WC67Y250/3200 |
2500 |
3200 |
2600 |
400 |
250 |
18,5 |
WC67Y250/4000 |
2500 |
4000 |
3200 |
400 |
250 |
18,5 |
WC67Y250/5000 |
2500 |
5000 |
4000 |
400 |
250 |
18,5 |
WC67Y300/4000 |
3000 |
4000 |
3300 |
400 |
250 |
22 |
WC67Y300/5000 |
3000 |
5000 |
4000 |
400 |
250 |
22 |
WC67Y300/6000 |
3000 |
6000 |
5800 |
400 |
250 |
22 |
WC67Y400/5000 |
4000 |
5000 |
4000 |
400 |
250 |
30 |
WC67Y400/6000 |
4000 |
6000 |
4800 |
400 |
250 |
30 |
WC67Y500/6000 |
5000 |
6000 |
4800 |
400 |
300 |
37 |
WC67Y600/7000 |
6000 |
6000 |
5600 |
400 |
300 |
45 |
WC67Y700/7000 |
7000 |
7000 |
5600 |
400 |
300 |
45 |
Hauptstruktur
Diese Ausrüstung besteht aus den folgenden Komponenten: Hydrauliksystem, Bett, Schieber, mechanische Blockzufuhr der Rückseite, ehemaliges Stützrolle, elektrisches, etc.-Bett besteht aus linker Spalte, rechter Spalte, Ölpumpe und Arbeitentabelle, der Zylinder wird in der Spalte geregelt. Ein mechanischer Block fixxed im Zylinder, der Block, den beweglicher Abstand Anzeige durch thec Zahlzähler war. Die ehemalige Rolle stützt möglicherweise die Stahlplatte, das Endfütterungsgerät, das auf der Rückseite, Reiseabstand geregelt wird, wird angezeigt durch den Zähler. Die obere Form ist möglicherweise justieren auf und ab, um einen einheitlichen Abstand zwischen dem oberen und niedriger den Formen sicherzustellen, um die Biegewinkelgenauigkeit zu verbessern. Die Hauptkontrollfunktion: ununterbrochener Schlagmann, einzelner Anschlag, Abstand Schritt für Schritt fortbewegend, Fußschalter, selbstsichernde Funktionen.
Hydrauliksystem
Hydrauliksystem und so weiter bestanden aus Zahnradpumpe, Ventil, Rohrkomponenten. Hydraulikventil nimmt Zusammensetzungsventil-Reihe, die Rohrleitung, die herauf markiges geregelt wird an, hält und das Ausprüfen bequem instand. Hydraulische Rohrleitung das Säure-Waschen tun Sie, dann installieren.
Elektrisches System
Das elektrische System des Gerätes, das aus elektrischem Kasten besteht, lassen Tabelle, halten Knopf laufen.
Die Hauptspezifikation
Die Systemarbeitsspannung ist 400V 50Hz;
Die Umwelttemperatur ist -5℃~45℃;
Unterschiedlicher Schutz
Jeder Motor mit dem Leistungsschalter, zum des gegenwärtigen kurzen Schutzes zu tun;
Jeder Motor mit dem Thermorelais, zum des Lastsschutzes zu tun;
Hydraulikpumpe spitzend und alle mit auf und ab Endschalter zurückgestellt, um Grenzschutz zu tun;
Der hauptsächlichLeistungsschalter des elektrischen Stroms mit Weichenfreigabe, auf der Betriebstabelle und dem Griffknopf alle mit „dringendes End“ Knopf zur Direktübertragung schnitt elektrischen hauptsächlichstrom.
Exekutivstandard des Gerätes
A. GB/T14349-1993;
B. GB17210-7;
C. JB/T14349-1992;
D. GB8768-83;
Gegenwärtiger Standard E. GB5226.1-2002 Native der elektrischen Steuerung des Gerätes.
Hauptkomponentenhersteller
Teilname |
Spezifikation |
||||
Tragen |
Art |
Doppel-Reihe Pendelkugellager |
|||
Hersteller |
Luoyang, das Gruppe/Wafang trägt Lagergruppe |
||||
Härte |
HB220-260 HRC45-50 |
||||
Hersteller |
Nanjing-Eisen und -Stahlkonzern Huaxiang schmiedende Stahlco., Ltd. |
||||
Niedriges Brett Seitenklammern |
Material |
Q235A |
|||
Erzeugniskünste |
Geschweißte Struktur, Druckbehandlung, cnc-Bohren und Fräsmaschine |
||||
Hersteller |
Wuxiyijie-Walzwerk Produzieren von Co., Ltd. |
||||
Getriebe |
Art |
Verhärteter zylinderförmiger Gangreduzierer |
|||
Hersteller |
Jiangsu Guomao, Jiangsu Taixing |
||||
Hauptmotor |
Art |
Y-Reihe |
|||
Hersteller |
Wuxi Hongtai, das Maschine hochzieht |
||||
Stromsystem |
Elektrische hauptsächlichkomponenten |
Siemens |
|||
Verschiebungs-Sensor |
Wuxi-Repräsentanten-Technologie Co., Ltd. |
||||
Hydraulisch System |
Hydraulikpumpe |
Art |
Zahnradpumpe |
||
Hersteller |
Hefei Changyuan |
||||
Ventil |
Taiwan UOSHEN |
||||
Hauptöl Pumpe |
Zylinder/piston-Stange |
45# Stahl, heatment Behandlung HRC 48-50 |
|||
Hersteller |
Jiangsu Jiujiu/Jiangsu Sangpu |
||||
Hauptölpumpendichtungen |
Yx-Reihe |
||||
Hersteller |
Taiwan-Klingeln Zing |
Versorgungsstrecke und -verpackung
A. Körperteil: Hauptbettstruktur, Hauptbewegungsgerät und so on.6, Versorgungsstrecke und Verpackung
B. Hydrauliksystem.
C. Elektrisches Kontrollsystem (elektrischer Schrank, Griffknopf und so weiter).
D. Komponenten bezogen auf dem Gesamtgerät: ehemalige Stützrolle etc.
E. Technische Dateien stellen von der Maschine zur Verfügung:
a. Installieren Sie Zeichnung, elektronische Zeichnung, Hinweis, Zertifikat, Behälterladeschein.
b. Inspektion des Materials, Bericht der Wärmebehandlung, materieller Maschinentest und so weiter.
Einige repariert vom Käufer
Die Gerätinstallations-, Rohrlegen, Verdrahten und anderesarbeit (schließen Sie die eingebettete Grundlage ein
die Teile, zweitens überziehend) müssen fertig auf der Stelle des Käufers.
B. Dielen und installieren Sicherheitszaun arround das Gerät.
C. Erdung von Elementen und von anderen notwendigen Teilen.
D. Schmieröl, die fette Schmierung und so andere mögen vorher.
E. Liefern Sie Leistungsaufnahme 380V/50HZ an die Netzspannungsschnittstelle des elektrischen Kastens des Gerätes.
F. Vereinbaren Sie die Arbeitskraft, um etwas Training auf der Stelle des Verkäufers zu tun.
Inspektion und Garantie
Dauer der Garantie der Maschine ist 12 Monate (ausgenommen irgendwelche verbrauchbaren Teile und Arbeitsgeräte) nach Zertifikat der Warenübergabe, ausgenommen jede mögliche Fehloperation der künstlichen Ignoranz. Der Verkäufer ist für das Vereinbaren und das Tragen aller Gebühren und Ausgaben verantwortlich, die auf den Kosten für Kunstfertigkeit bezogen werden und Materialien, die von fehlerhaftem entworfen von der schlechten Kunstfertigkeit machineryand/or innerhalb des Zeitraums der Garantie verursacht werden (die Reparatur, neue Teile, etc. sendend)
Falls das der Käufer jeden möglichen Defekt und/oder Ausfall der Waren entdeckt, meldet der Käufer theseller solchen Defektes und/oder Ausfalls per Fax oder E-Mail. Der Verkäufer repariert oder ersetzt die defekten Waren durch Neue der guten Qualität innerhalb Woche 01 nach Eingang der Mitteilung des Käufers. Während der Garantiezeit wenn der Zusammenbruch gefunden wird, um am Entwerfen und/oder an der Herstellung des Produktes zu liegen der Verkäufer, der hierin bereitgestellt wird, ist der Verkäufer verantwortlich, eine Lösung für den Zusammenbruch vorzuschlagen, nachdem die Techniker des Verkäufers die entsprechenden Bilder und die schriftlichen Anzeichen kontrollieren und bestätigen, die vom Käufer geliefert werden sollten. Der Verkäufer schickt seine Techniker, um Übersee-Vor-Ort-Service gemäß des Antrags des Käufers zu erbringen. Der Verkäufer deckt die relevanten inländischen Transportkosten, trägt die seine Löhne der Techniker während des Service-Zeitraums und stellt Rundreiseticket zur Verfügung. Jedoch unterstützt der Käufer Techniker des Verkäufers, um das Visum anzuwenden und verantwortlich zu sein, ihre lokalen Brett-, Anpassungs- und Transportgebühren während des Service-Zeitraums zu tragen sowie erbringt ihnen die Interpretationsdienstleistung dementsprechend.
Wenn irgendein Zusammenbruch verursacht anders als das Entwerfen und/oder die Herstellung des Produktes, das der Verkäufer hierin zur Verfügung stellte, auf die Anfrage des Käufers für den Übersee-Vor-Ort-Service des Verkäufers für die Verkaufsprodukte, trägt der Käufer die folgenden (einschließlich, aber nicht beschränkt auf) Ausgaben und die Verbindlichkeiten: Verantwortung, die Techniker des Verkäufers zu unterstützen, um das Visum am Service-Land anzuwenden oder -bereich und die relevanten Visumsgebühren, die Löhne der Techniker des Verkäufers während des Service-Zeitraums (normalerweise 70USD/day) tragend zu bedecken und stellen das Rundreiseticket zur Verfügung und umfassen das lokale Brett der Techniker, Anpassungs- und Transportgebühren während des Service-Zeitraums sowie Interpretationsservice für die Techniker.
