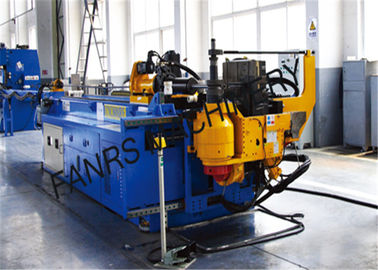

Taiwan CNC-Rohrbiegemaschine mit Touch Screen PLC-Prüfer für Metallstahlrohr
Kurze technische Daten:
|
MODELL
|
CNC 75 TSR
|
|
Max.Bending Dia×Thickness (Millimeter)
|
φ75×3
|
|
Max.Bending-Radius (Millimeter)
|
35-250
|
|
Biegewinkel
|
0-190
|
|
Max. Feeding Length (Millimeter)
|
2500
|
|
Fütterungsachse
|
Geschwindigkeit
(mm/sec)
|
0--1000
|
|
Genauigkeit (Millimeter)
|
±0.1
|
|
Drehen Sie Achse
|
Beschleunigen Sie (°/s)
|
0--150
|
|
Genauigkeit (°)
|
±0.1
|
|
Verbiegende Achse
|
Geschwindigkeit (°/s)
|
0--60
|
|
Genauigkeit (°)
|
±0.1
|
|
Spannung
|
380V/50Hz
|
|
Energie
|
11Kw
|
|
Maschinen-Größe (L*W*H) (Millimeter)
|
4800*1400*1500
|
|
Gewicht (Kilogramm)
|
3200
|
|
Luftdruck
|
0,5--0.7MPa
|
Elektrische hauptsächlichteile und Marke:
|
Einzelteil
|
Marke
|
|
Touch Screen
|
Farbmit berührungseingabe bildschirm 10,4“ von TAIWAN
|
|
PLC
|
Mitsubishi, Japan
|
|
Fütterungs-Motor und Fahrer
|
Mitsubishi, Japan
|
|
Drehen Sie Achsen-Motor und Fahrer
|
Mitsubishi, Japan
|
|
Knopf
|
Neigen Sie, Taiwan
|
|
Öl-Pumpe
|
Yuken, Japan
|
|
Hydraulikventil
|
Biostone, amerikanisch
|
|
Öl-Pumpen-Motor
|
Wuxi See, China
|
|
Schalter
|
Mingwei, Taiwan
|
|
Zwischenrelais
|
Omron, Japan
|
|
Kontaktgeber
|
Schneider, deutsches SHIHLIN, Taiwan
|
|
Annäherungssensor
|
Kaifang, Taiwan/Yingming, Taiwan/Shihlin, Taiwan
|
|
Zylinder (Gefäßklammer/Fördermaschine)
|
AIRTAC, Taiwan
|
|
Kodierer
|
NEMICON, Japan
|
Einfache Einleitung:

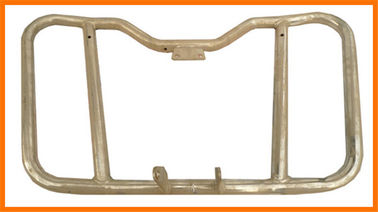

Unsere Maschine kann eine Reihe von verbiegendem Rohr, vom Möbelrohr, von den Sportausrüstungen Rohr, vom materiellen Rohr der Luft, vom Automobilrohr und weiteren von ganzem verbiegenden Rohr etc. machen.
Kontrollsystem der Logiks 1.PLC und Dreiphasenstromschaltkasten, die Geschwindigkeit des Mainframes wird durch Wandler justiert.
das System und SMS der digitalen Steuerung des Computers 2.CNC synchronisiert werden, folgen verbiegendem System.
Mit System der automatischen Zählung Endproduktanzeige auf Platte.
System 3.Servo zum einzuziehen, sich zu drehen und zu verbiegen zu beenden.
Arm 4.Bending errichtet mit hydraulischem Übertragungssystem;
5.Ideal und perfekte Materialoberflächebehandlung, galvanisieren, schwärzen die Beschichtung und löschen, karburieren das Elektrospray zum Treffen der jeweiligen Verwendung und der Funktion.
Achse 6.Rotary komplett mit Präzisionswurmgang und Schneckengetriebesystem, das durch getrennten elektrischen Servomotor zum Treffen jeder Funktion steuerten, ziehend, Drehen und Verbiegen ein;
7.Switch und Knopf von Schneider von Frankreich;
Relais 8.Intermediate von OMRON; Servomotor und Prüfer von Mitsubishi von Japan.
automatisches 9.With Warnungssystem und System der automatischen Zählung.
