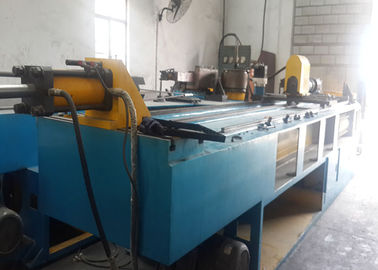

Automatische hydraulische Rohrbiegemaschine DW50CNC, kalte SS-Rohrbiegemaschine





Automatische hydraulische Rohrbiegemaschine DW50CNC, kalte SS-Rohrbiegemaschine





Schnelle Details



Bedingung: Neuer Ursprungsort: Jiangsu China

Modellnummer: DW50CNC-Maschinen-Art: Rohr-und Rohr-verbiegende Maschine

Rohstoff: Rohr-Energie: Hydraulisch

Bescheinigung: CE&ISO technisch: Kälte-und Heizungs-Verbiegen

Kühlsystem: Wasserkühlung Extradienstleistungen: Enden-Formung





Mechanische technische hauptsächlichparameter:



Nein.	Die technischen hauptsächlichparameter	Parameterinhalte	Anmerkungen
1	Die maximale verbiegende Kapazität	Ф50×2 Millimeter
2	Maximale verbiegende Länge	2500 Millimeter
3	Biegungsradius	R35-250
4	Der maximale Biegewinkel	195°degree	Verbiegendes accuracy±0.1°
5	Die Höchstzahl des Verbiegens	20 Stücke
6	Verbiegende Geschwindigkeit	44°sec
7	Winkel der Rotation	0~±360°degree	Winkel accuracy±0.1°
8	Fütterungsgenauigkeit	±0.1 Millimeter
9	Bewerteter Druck des Systems	12Mpa
10	Öl-Pumpenverschiebung	19L/min
11	Verbiegende ProgrammSpeicherkapazität	500set
12	Servoleistungsstärke	400W
13	Automatische einziehende Servoleistungsstärke	1.5KW
14	Leistungsstärke	5.5KW
15	Gesamtausmasse	4000×750×1400
16	Gewicht	1400kg
17	Hydrauliköl	32 # Hydrauliköle (Winter)	46 # Hydrauliköle (Sommer)





Eigenschaften



1. Allgemeine Art und numerisches Steuer-e-artig Funktion (NC) vollausgebaut.
Die 2. Fütterung und die Autoecken sind servogesteuerter Raum.
3. sperren Sie Winkelservo-Antrieb, hohe Präzision, hohe Leistungsfähigkeit.
4. Benutzen Sie den Touch Screen mit den verfügbaren Datenverarbeitungscomputern, stark.

5,500 Sätze der verbiegenden Datenspeicherung, eine Vielzahl von Winkeln bei einem gehen

6. Justierbarer Dornhalter kann die doppelten und mehrschichtigen verbiegenden Änderungen in der Regelung verwirklichen.

7.DW-CNC sind wirtschaftlich und einziehen und räumlicher Winkel sind das mechanische Handbuch und sparen die Kosten der Benutzer.

8. Automatisches oder manuelles Ölen des besonders entworfenen Dorns.

Anwendungsmaterialien: Stahl, Edelstahl, Messing, Aluminiumrohre und andere Formen.

Spezielle Zusätze: spezielle Werkzeugausstattung, Falte-freie Bretter, zusätzliche Stoßgeräte.





Arbeiten



   Die Maschine besteht Hauptgetriebemechanismus, Dornkörper, Obertransportmechanismus, Klippschaltgetriebe, Fütterungsgerät der Laufkatze, dem Hauptteil aus der Winkelservogeräte, elektrischem System und Hydrauliksystemelementen. In Kraft, wird die Rotation der Motorantriebspumpe, Drucköl durch den Touch Screen an Satzparameter, der Mikrocomputer (PLC) geliefert um Anweisungen herauszugeben, das Magnetventil zu steuern, um sich zu öffnen, nah, damit die Zylinder in einem bestimmten Auftrag und in den Gleichmässigkeitsaktionen, zum der hohen Präzision zu erzielen, die den Zweck des dreidimensionalen Raumes des Rohrsystems verbiegt.





Maschinen-Überblick:



 Rohrbiegemaschine-Mikrocomputersteuerung CNC DW50 kann automatische einzel-köpfige hydraulische, hydraulischer Antrieb, chinesische Untertitel, wechselwirkende Operation des Bildschirm-, besonders entworfene Raumecke, hydraulische Klemmservobewegungsautomatische Rotation, Einschlagwinkel, Servobewegungsautomatische Ellbogenlänge, dreidimensionales verbiegendes Rohr des Multiwinkels sein, ist wirtschaftlichen und praktischen Rohrverarbeitungsmodelle, hauptsächlich für die Automobil-, Motorradzusätze und anderen Multiwinkel, Hochpräzisionsmaschinelle bearbeitung des Rohres.

Die Hauptkomponenten und bedeutende mechanische Komponenten

1 Maschinerie hauptsächlich von der Stahlplatte der hohen Qualität schweißte Struktur, hochfeste, hohe Steifheit.

Struktur 2 unter Verwendung Strahlen und Spray mit Rost.

3 Touch Screen mit Hitec Co., Ltd. von Taiwan-Ursprung von 10,4 Zoll, „HITEC“

Delta 4 nimmt importierten PLC-Programmhersteller und Servo-Antriebe, Servomotoren für den japanischen Ursprung von Mitsubishi Electric, Vertrag, hohe Präzision, langes Leben an.

5 Näherungsschalter und Kodierer sind japanische „OMRON“ und die japanischen „NEMICOM“, starke Dichtung

Pumpe 6 von der weithin bekannten Marke „Hightech- hydraulisches“ Magnetventil von Taiwan importierte Marken, hydraulischer“ Ölstand „Asada hat klare und intuitive Anzeige.





Hauptfunktion vom mechanischen



1 betreten Sie programmierende beide und wechselwirkende Note auf dem Schirm direkt, kann alle Mitteilungen ihrer Wahl auf Chinesisch erklären.

2 Programme und Daten haben Kennwortschutz.

3 Biegungen, Ecken und einziehende Servomotorsteuerung.

4, die einzelner Satz von herein die gleiche Form dreht, sterben Element schwanken möglicherweise über die Funktionswahlen der Biegung 6D.

Hat mechanisches Kontrollsystem 5 Zählfunktions- und Störungseigendiagnosefunktion verarbeitet.

Maschinerie 6 mit Sicherheitsschutz und Notausschutz.
