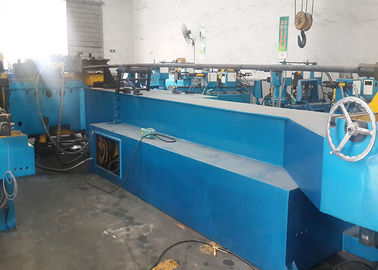

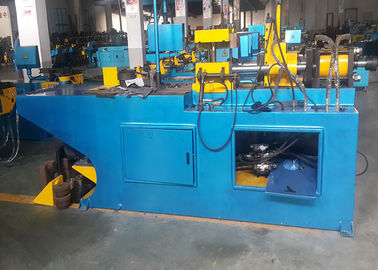

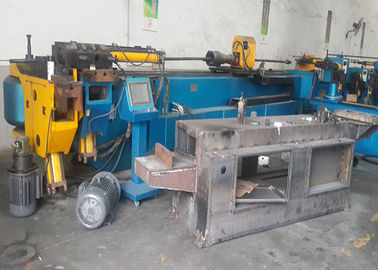

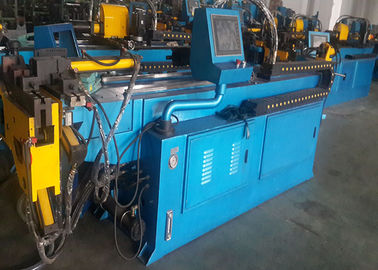

Edelstahl-Rolle/Rohrbiegemaschine R800, Auspuff-Rohrbiegemaschine





Schnelle Details





Bedingung: Neuer Ursprungsort: Jiangsu China

Modellnummer: DW168WNC-Maschinen-Art: Rohr-und Rohr-verbiegende Maschine

Rohstoff: Rohr-Energie: Hydraulisch

Bescheinigung: CE&ISO technisch: Kälte-und Heizungs-Verbiegen

Kühlsystem: Wasserkühlung Extradienstleistungen: Enden-Formung





Automatischer Einzel-köpfiger hydraulischer Rohrbieger DW168WNC



Technische Parameter:



verbiegende Kapazität des Maximums	Φ168×15 A3
Der maximale Biegungsradius	R800
Der maximale Biegungsradius	190°
Eckgenauigkeit	±0.2°
Maximaler Systemdruck	14Mkp
Pumpe	PVL2-53-F-2R-L
Der Hauptmotor	22KW
Gesamtausmasse	8000×2200×1700
Gewicht	15000kg
Hydrauliköl	Antiverschleißhydrauliköl 32# (Winter) Antiverschleißhydrauliköl 46# (Sommer)



Eigenschaften:



1. Textanzeige, PLC-Steuerung, stabile Operation
2. verschiedene Funktionen mit manuellem, automatischem, Halbrund, Vollzyklus, usw.
3. Fünf Arten Winkeleinstellung, Multiple Choices
4. MobileFußschalter, mit automatischem Anfang, Notaus, Notaus und anhaltender, hoher Sicherheit
5. Ein abkühlendes Zirkulationssystem, stabilerer Betrieb
6. ist Formersatz einfach und bequem, erleichtern Sie flexible Produktion.
7. liefert Kopf, Kompaktbauweise des Ellbogenarmes verbiegenden Raum des Maximums





Arbeits-Einleitung:



Die Maschine besteht Hauptgetriebemechanismus, Dornkörper, Obertransportmechanismus, dem Klippschaltgetriebe, den elektrischen Systemen und aus den Hydrauliksystemen als seine Hauptkomponenten. Beim Arbeiten, wird die Maschine durch eine Motorantriebspumpe gedreht, um Drucköl zu liefern, zusammen mit den Aufträgen, die von PLC, um erteilt wurden, jedes Magnetventil stellte zu steuern an und ab, damit jeder Zylinder Maßnahmen in einem bestimmten Auftrag und in einer Gleichmässigkeit ergreift, um die Rohre zu verbiegen.





Die Hauptkomponenten und bedeutende mechanische Komponenten:



1 die Maschine wird hauptsächlich von geschweißter Struktur der Stahlplatte der hohen Qualität mit hochfestem und Steifheit gemacht.

2, welche die Hauptstruktur ist, scheuern, sich indem sie verrosten, wird gemalt mit Rost.

3 der Touch Screen ist 10,4 Zoll. Schirm von Taiwan-Ursprung Hightech Co., Ltd

4 Adopts importierten Delta PLC-Programmhersteller und Servo-Antriebe, Servomotoren sind- Japans von Mitsubishi und von Taiwan-Delta, mit guter kompakter, hoher Präzision und langem Leben.

5 Näherungsschalter und Kodierer sind Japans OMRON, NEMICOM mit stabiler Leistung.

6 Pumpe und Magnetventil sind von Taiwans berühmter Marke „Dämmerung hydraulisches“ und „hydraulisches Asada“, die haben, eine klare Sichtanzeige für Ölstand zu haben.





Mechanische hauptsächlichfunktionen:



1 wird die Programmierung und der Input direkt auf dem wechselwirkenden Touch Screen, alle Mitteilungen können auf Chinesisch angezeigt werden durchgeführt.

2 Programme und Daten haben Kennwortschutz.

3 Eck und Fütterungsbewegungsservosteuerung.

Hat mechanisches Kontrollsystem 4 Zählfunktions- und Störungseigendiagnosefunktion verarbeitet.

Maschinerie 5 mit Sicherheitsschutz und Notausschutz.





Gelegentliche Fabrikdokumente und -informationen:



1 1 Produktbescheinigung

2 Anweisungen 1

            3 ein Satz des Verteilungsringes

4 ein Inbusschlüsselsatz.

5 Formzeichnungen (bereitgestellt vom Vertrag).





Installation, beauftragend und bilden, Kundendienst aus



1, Installation und Annahme

1,1 nach der Maschinerie von der Angebotsseite zur Nachfrageseite, ist die Nachfrageseite für die Entleerung der Anlage verantwortlich.

           1,2 ist Lieferant für die mechanische Beauftragung verantwortlich.

Seite 1.3Demand sollte die Maschine annehmen, nachdem verbiegende Exemplare entsprechend dem Antrag der Nachfrage (abhängig von den Anforderungen des Vertrages)

2, bildend aus

Bilden Sie zu allen Anpassungsarbeitskräften, Betreiber, elektrisch der Wartungsarbeiter (hydraulische, das pneumatische Schmiersystem-Wartungspersonal, elektronisch und steuern Informatiker, CNC-Programmierer, technisches Personal) aus, um sich sie zu vergewissern kann funktionieren, justiert, repariert und richtig programmieren.

3, Service.

3,1 Qualität Zeitraum „mit drei Garantien“: 12 Monate bilden den Tag der Abnahme der Annahme durch die Nachfrageseite

3,2 während des Zeitraums „mit drei Garantien“ des Geräteausfalls, ist der Lieferant für freie Reparatur, Ersatzteile verantwortlich (außer der Nachfrageseite unter Verletzung von die Regeln des Unfallsschadens verursacht).

3,3 empfängt die Reaktion auf den Lieferanten, um die Dienstleistungen zu erbringen, die vom Käufer gefordert werden, Telefon (Fax) der Tag nach, innerhalb 48 Stunden (ausgenommen Feiertage) geschickt zur Nachfrageseitenszene.
